隨著集成電路制造技術的飛速發展，對生產環境的潔凈度要求日益嚴苛。FFU(Fan Filter Unit，風機過濾單元)作為潔凈廠房中關鍵的空氣凈化設備，其設計方案直接影響到廠房的潔凈度、能耗、運行穩定性等重要指標。本文將詳細介紹一種適用于集成電路潔凈廠房的 FFU 設計方案。

一、集成電路潔凈廠房特點及對 FFU 要求

集成電路制造過程對微塵顆粒極為敏感，哪怕是極其微小的塵埃顆粒都可能導致芯片短路、性能下降等嚴重問題。因此，潔凈廠房需要保持極高的潔凈度等級，通常要求達到 ISO 3 - ISO 5 級甚至更高。這就要求 FFU 具備高效的空氣過濾能力，能夠有效去除空氣中的塵埃粒子，一般采用 HEPA(High Efficiency Particulate Air)或 ULPA(Ultra Low Penetration Air)過濾器，對 0.1 - 0.5μm 的微粒過濾效率達到 99.99% - 99.9995% 以上。

同時，集成電路生產設備布局復雜且對氣流穩定性要求高，F(xiàn)FU 需提供均勻穩定的送風氣流，以避免氣流紊亂造成潔凈度的局部波動或污染物的積聚。此外，為了降低運營成本，F(xiàn)FU 的能耗也需要得到有效控制，并且要具備可靠的運行性能和易于維護的特點，以保障潔凈廠房的連續穩定生產。

二、FFU 設計方案

(一)FFU 選型

根據潔凈廠房的潔凈度等級要求和空間布局，選擇合適規格和性能的 FFU?？紤]到集成電路生產工藝的多樣性和靈活性，F(xiàn)FU 應具備一定的風量調節范圍，一般可通過變頻器或多檔調速電機實現。例如，對于大面積的潔凈區域，可選用大風量(如 1500 - 2500m3/h)的 FFU，以減少設備數量和安裝成本;而在局部高潔凈度要求或設備布局緊湊的區域，則可選用小風量(如 500 - 1000m3/h)且性能更優的 FFU。

在過濾器選型方面，根據潔凈度等級確定 HEPA 或 ULPA 過濾器的等級。如 ISO 5 級潔凈室可選用 H13 級 HEPA 過濾器，而對于 ISO 3 級潔凈室則需采用 U15 - U17 級 ULPA 過濾器。過濾器的尺寸應與 FFU 相匹配，且要保證安裝的密封性，防止空氣泄漏。

(二)FFU 布局設計

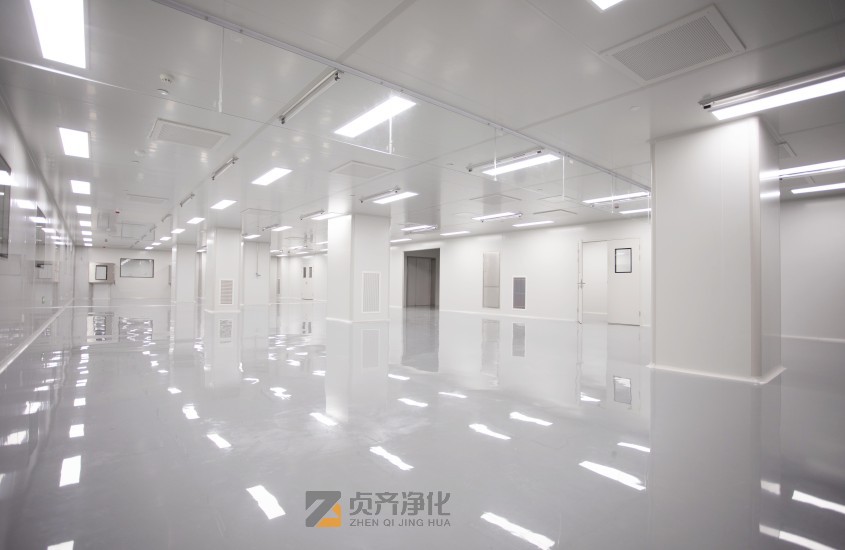

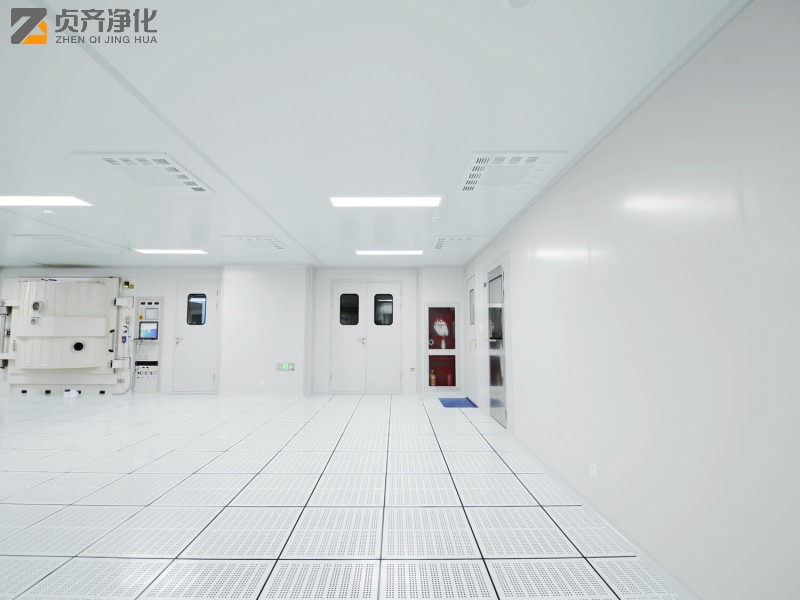

FFU 的布局應結合潔凈廠房的工藝布局和氣流組織要求進行規劃。常見的布局方式有滿布型和局部集中型。滿布型布局是將 FFU 均勻布置在潔凈室的天花板上，形成全面均勻的送風氣流，適用于對潔凈度均勻性要求極高的區域，如芯片制造的光刻、刻蝕等關鍵工藝區域。局部集中型布局則是根據設備的分布和工藝需求，將 FFU 集中布置在特定區域，如設備上方或工藝產生污染物較多的區域，這種布局可以在滿足局部高潔凈度要求的同時，降低設備成本和能耗。

在確定 FFU 布局時，還需考慮送回風方式。一般采用上送下回或上送側回的氣流組織形式。上送下回方式可使?jié)崈艨諝庾陨隙戮鶆蚋采w整個潔凈區域，有利于污染物的排出;上送側回則在一些空間受限或工藝特殊的場合較為適用。為了保證氣流的均勻性，F(xiàn)FU 之間的間距應根據其風量、風速以及潔凈室的高度等因素進行合理設計，通常間距在 1.2 - 2.4 米之間。

(三)FFU 控制系統設計

風速控制

為了確保潔凈室的潔凈度穩定，F(xiàn)FU 的風速需保持恒定。通過安裝風速傳感器實時監測 FFU 的出風風速，并將信號反饋至控制系統?？刂葡到y(tǒng)根據設定的風速值與實際風速的偏差，自動調節 FFU 電機的轉速或變頻器的輸出頻率，從而實現精確的風速控制。風速的設定值應根據潔凈度等級和工藝要求確定，一般在 0.3 - 0.5m/s 之間。

壓差控制

潔凈廠房內不同區域之間通常需要保持一定的壓差，以防止污染物的擴散。在 FFU 控制系統中集成壓差傳感器，監測相鄰區域或潔凈室與外界的壓差。當壓差偏離設定范圍時，控制系統通過調節 FFU 的送風量或相關風閥的開度來調整壓差。例如，當潔凈室與外界壓差過低時，增加 FFU 的送風量，提高室內正壓;反之，則減少送風量。

遠程監控與報警功能

FFU 控制系統應具備遠程監控功能，通過網絡通信技術將 FFU 的運行狀態(如風速、電機轉速、過濾器壓差等)傳輸至中央監控室。操作人員可以在監控室實時查看 FFU 的運行參數，并進行遠程控制和調整。同時，當 FFU 出現故障(如電機過載、過濾器堵塞、風速異常等)時，控制系統應立即發出報警信號，通知維護人員及時處理，以保障潔凈廠房的正常運行。

(四)FFU 節能設計

采用高效節能電機

選用高效率、低能耗的電機作為 FFU 的動力源，如永磁同步電機或無刷直流電機。這些電機相比傳統的交流異步電機具有更高的效率，可有效降低 FFU 的運行能耗。例如，永磁同步電機的效率可達到 90% 以上，相比同功率的交流異步電機可節能 20% - 30%。

智能調速控制

根據潔凈室的實際使用情況和工藝需求，采用智能調速控制策略。在非生產時段或潔凈度要求較低的時段，自動降低 FFU 的轉速，減少送風量，從而降低能耗。例如，在設備維護或夜間停產期間，可將 FFU 的轉速降低至額定轉速的 30% - 50%，實現顯著的節能效果。

能量回收技術

在 FFU 的排風系統中引入能量回收裝置，如熱交換器或轉輪式能量回收器。通過回收排風中的熱量或冷量，對新風進行預處理，減少空調系統的負荷，進一步降低能耗。例如，采用熱交換效率為 60% - 70% 的熱交換器，可回收排風中大部分的熱量，降低空調系統的加熱能耗。

三、FFU 安裝與維護

(一)安裝要點

FFU 的安裝應在潔凈廠房的裝修工程基本完成后進行，避免施工過程中的灰塵污染。在安裝前，需對天花板的安裝平面進行平整度檢查和清潔處理，確保 FFU 安裝后與天花板之間的密封性良好。

根據設計布局，將 FFU 逐一安裝在天花板的預留安裝孔位上，并使用專用的安裝支架和螺栓進行固定。安裝過程中要注意 FFU 的水平度和垂直度，偏差應控制在允許范圍內，一般水平度偏差不超過 ±1mm/m，垂直度偏差不超過 ±0.5mm/m。

在 FFU 與過濾器的安裝過程中，要嚴格按照操作規程進行，確保過濾器的安裝方向正確且密封良好。過濾器的更換應在潔凈環境下進行，避免更換過程中引入新的污染物。

(二)維護措施

定期檢查 FFU 的運行狀態，包括電機的運行聲音、振動情況、風速、過濾器壓差等參數。根據過濾器壓差的變化情況，及時更換過濾器。一般當過濾器壓差達到初始壓差的 1.5 - 2 倍時，應更換過濾器，以保證 FFU 的過濾效率。

對 FFU 的電機和控制系統進行定期維護保養，如清潔電機外殼、檢查電機軸承潤滑情況、校準風速傳感器和壓差傳感器等。同時，要檢查電氣連接部位是否松動，確保電氣安全。

建立完善的 FFU 維護記錄檔案，記錄每次維護的時間、內容、更換的零部件等信息，以便于追溯和分析 FFU 的運行狀況，及時發現潛在問題并采取相應的改進措施。

綜上所述，針對集成電路潔凈廠房的特點和需求，本 FFU 設計方案從選型、布局、控制系統、節能設計以及安裝維護等方面進行了全面的規劃和設計。通過合理選擇 FFU 設備、優化布局、精確控制以及采用節能技術，能夠有效保障潔凈廠房的潔凈度等級，提高生產效率，降低運營成本，為集成電路制造提供一個穩定可靠、高效節能的潔凈生產環境，滿足日益發展的集成電路制造工藝對生產環境的嚴格要求，推動集成電路產業的持續進步。
